5018RGBS04規格書

第 1 頁 共 10 頁

5050燈珠產品規格書產品名稱 S04

產品型號 TC5018RGBF07-3CJH

5018 RGB LED 光源

5.0 x 1.8 x 1.6 mm

0.2W SMD LED 器件

第 2 頁 共 10 頁

目 錄

1、產品概述............................................................................................................. 3

2、特征說明............................................................................................................. 3

3、產品尺寸............................................................................................................. 3

4、RGB 光電特性......................................................................................................4

5、絕對最大值.........................................................................................................4

6、光電特性曲線.....................................................................................................5

7、包裝..................................................................................................................... 6

8、可靠性測試.........................................................................................................7

9、焊接說明............................................................................................................. 8

10、注意事項...........................................................................................................9

第 3 頁 共 10 頁

1. 產品描述

5018RGB LED 是一款小尺寸側發光貼裝光源，實現 PCB 板安裝后側面照明效果。

氛圍燈、背光、等側發光裝飾。RGB 三色調光效果應用。

2. 特征說明

? 5.0X1.8X1.6mm SMD LED;(表面貼裝元器件尺寸 5.0X1.8X1.6mm)

? The materials of the LED dice is InGaN;(發光二極管所用的晶片材料是 InGaN)

? Suitable for all SMT assembly and welding process;(適用于所用的 SMT 裝配焊接工藝)

? Moisture resistant grade ：level 5a;

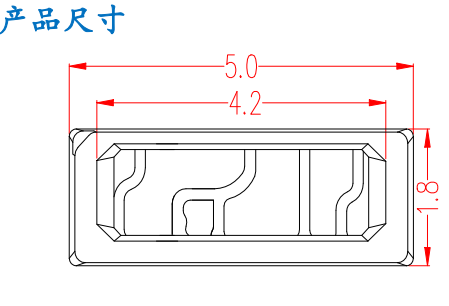

3. 產品尺寸

注：

a. 所有標注尺寸的單位均為 mm;

b. 除了特別注明,所有標注尺寸的公差均為±0.2mm;

c. 封裝尺寸：5.0x1.8x1.6mm;

第 4 頁 共 10 頁

4. RGB 光電特性

5. 絕對最大額定值

項目 符號 最小 平均 最大 單位 測試條件

正向電壓 VF

G 2.8 3.2

R 2.0 2.4 V IF=20mA

B 2.8 3.2

反向電流 IR -- -- 5 μA VR = 5V

主波長 λd

G 520 525

R 620 625 nm IF=20mA

B 465 470

發光強度 IV

G 1300 1800

R 500 700 mcd IF=20mA

B 300 500

參數 符號 值 單位

功耗 Pd 200 mW

正向電流 IF 20 mA

脈沖電流 IFP 30 mA

反向電壓 VR 5 V

靜電 ESD 2000(HBM) V

操作溫度 Topr -40 ～ +85 ℃ ℃

保存溫度 Tstg -40 ～ +100 ℃ ℃

第 5 頁 共 10 頁

6.光電特性曲線

? 光譜圖，Ta=25℃

? 電壓與電流關系，Ta=25℃

? 亮度與電流關系，Ta=25℃

? 角度圖，Ta=25℃，If=20mA

第 6 頁 共 10 頁

7.包裝規格

● 進料方向

標簽圖示

● 包裝數量

卷盤尺寸：178x12mm，2000pcs/卷;

卷盤尺寸：330x12mm，4000pcs/卷;

卷盤尺寸：178x12mm

第 7 頁 共 10 頁

8.可靠性測試

測試項目和結果

序號 測試項目 參考標準 測試條件 備注 結論

1 回流焊 JESD22-B106 Tsld=240℃,10sec 3 times 0/22

2 溫度循環 JESD22-A104

-20℃ 30min

↑↓15min

120℃ 30min

200 cycle 0/22

3 冷熱沖擊 JESD22-A106

-40℃ 15min

↑↓15sec

125℃ 15min

200 cycle 0/22

4 高溫存儲 JESD22-A103 Ta=100℃ 1000 hrs 0/22

5 低溫存儲 JESD22-A119 Ta=-40℃ 1000 hrs 0/22

6 點亮高低溫循環 JESD22-A105

On5min-40℃>15min

↑ ↓ ↑ ↓

<15min

Off5min100℃>15min

200 cycle 0/22

7 老化測試 JESD22-A108 Ta=25℃

IF=20mA 1000 hrs 0/22

8 高溫高濕 JESD22-A101 60℃ RH=90%

IF=20mA

1000 hrs 0/22

第 8 頁 共 10 頁

9.焊接說明

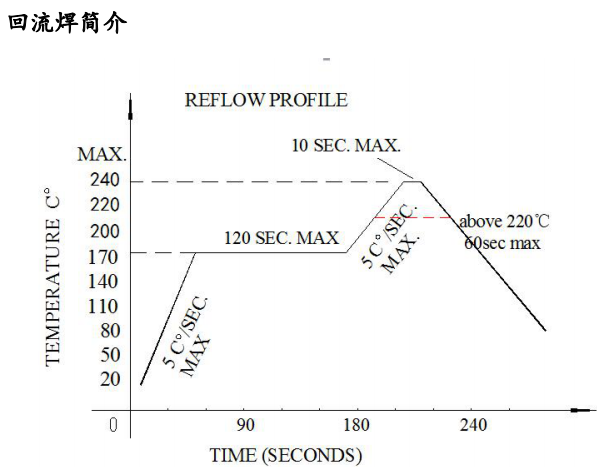

回流焊簡介

a.回流焊次數不應超過 2 次

b.焊接時，在加熱過程中不能有應力作用于 LED 燈珠

? 烙鐵

a.手工焊接時，烙鐵溫度控制在 300℃以下，且時間不可超過 3 秒

b.手工焊接只可焊接一次;

? 返工

a.溫度保持在 240℃以下，5 秒內完成返工作業

b.烙鐵不能碰觸到 LED 燈珠

c.雙頭形烙鐵為最佳

第 9 頁 共 10 頁

10.注意事項

? 使用注意事項

a、來料檢驗：確保真空包裝完好，無漏真空現象，如有漏真空請確認回流焊是否異常，如異常

需返廠重新高溫除濕;

b、使用事項：正式貼片前請先做好首件確認，使用時按拆一包用一包的原則，燈珠裸露在空氣

中不得超過 4 小時，貼片完成燈珠需在 2 小時以?xún)?nèi)過完回流焊，使用錫膏為中低溫錫膏，回流焊最

高溫度不得超過 240 度;

c、維修要求：材料在回流焊后 4 小時內需完成測試和維修燈珠，如超過 4 小時需將要維修燈板

低溫 65℃除濕 12 小時以上才可進行維修作業，且維修所需的燈珠也要進行低溫 65℃除濕 12 小時

以上才可使用，維修過程中禁止用溫度超過 240℃加熱臺進行返修，禁止整板放置于加熱臺上返修，

遵循壞哪顆返哪顆的原則。

溫馨提示：整個工序特別注意事項為燈珠使用前真空包裝、除濕后貼片放置時間和車間的溫濕

度管控，產品維修時燈板如裸露在室溫環境時間過長燈板和燈珠需進行除濕，燈珠為 LED 電子元器

件產品，需注意春夏季防潮，秋冬季防靜電，產品品質就是一家企業的生命，以質量求生存，以質

量求發展是我司的一貫宗旨。也為保證客戶端品質，請嚴格參照以上建議操作。

第 10 頁 共 10 頁

防潮等級

材料拆包后使用壽命 驗證條件

LEVEL1 無限制 ≦30℃/85%RH 168+5/-0H 85℃/85%RH / /

LEVEL2 1 年 ≦30℃/60%RH 168+5/-0H 85℃/60%RH / /

LEVEL2a 4 周 ≦30℃/60%RH 696+5/-0H 30℃/60%RH 120+5/-0H 60℃/60%RH

LEVEL3 168 小時 ≦30℃/60%RH 192+5/-0H 30℃/60%RH 40+5/-0H 60℃/60%RH

LEVEL4 72 小時 ≦30℃/60%RH 96+5/-0H 30℃/60%RH 20+5/-0H 60℃/60%RH

LEVEL5 48 小時 ≦30℃/60%RH 72+5/-0H 30℃/60%RH 15+5/-0H 60℃/60%RH

LEVEL5a 24 小時 ≦30℃/60%RH 48+5/-0H 30℃/60%RH 10+5/-0H 60℃/60%RH

LEVEL6 取出即用 ≦30℃/60%RH 取出即用 30℃/60%RH / /

封裝的 LED 為硅材料。該 LED 具有軟表面的封裝頂部。頂部表面的壓力會影響 LED 的可靠

性。應采取預防措施，以避免有過大的壓力作用于在封裝件上。因此，在選用吸嘴時，應適用

于有機硅樹脂的壓力。
